Как отличить естественный износ подшипника от дефекта монтажа: 5 ключевых признаков

Вынули подшипник и видите на нём странные узоры? Не спешите винить производителя. Часто повреждения возникают из-за неправильной эксплуатации, и умение их “читать” сэкономит вам время и деньги. Давайте разберёмся, как по следам на дорожках качения понять, что случилось на самом деле: это естественная старость или ошибка при установке и работе. Более подробную информацию о подшипниках можно получить на сайте https://remen.ru.

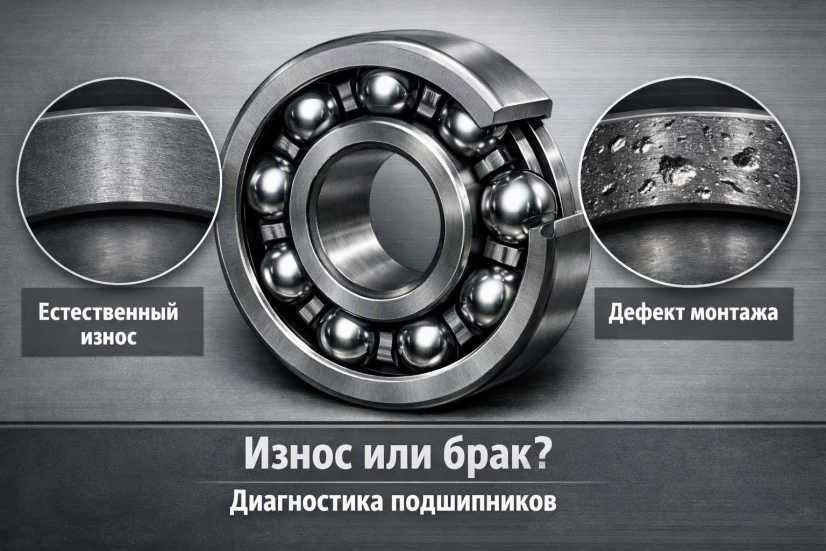

Как выглядит проблема: фото-кейс

Представьте бегунок (сепаратор с шариками) и внутреннее кольцо подшипника. На идеально гладкой поверхности дорожки качения видны различные отметины: от мелких тёмных точек до глубоких борозд и выкрашиваний. Каждый такой “рисунок” – это след определённой проблемы. Изучив его, можно точно понять причину и принять правильное решение.

Пять ключевых типов повреждений и что они означают

Мы рассмотрим пять самых частых “улик”, которые оставляют на подшипниках разные проблемы.

1. Токовый пробой (электрическая эрозия)

Как выглядит: Поверхность дорожки качения будто покрыта мелкими кратерами или точками, расположенными на равном расстоянии друг от друга. Иногда они образуют ряды, похожие на пунктирную линию.

Простая аналогия: Представьте, как молния бьёт в песок и оставляет воронки. Ток, проходящий через подшипник, делает то же самое с металлом.

Если увидели такой рисунок — проблема не в механике, а в электрике. Нужно проверять заземление оборудования и устранять паразитные токи. Простая замена подшипника без этого ничего не решит — новый быстро выйдет из строя.

2. Фреттинг-коррозия (коррозия от малых колебаний)

Как выглядит: На посадочных поверхностях вала или корпуса (не на дорожке качения!) появляются рыжие или тёмные пятна, часто с мелкими задирами. Подшипник при этом может сидеть не плотно.

Простая аналогия: Если долго тереть два чистых металлических предмета друг о друга на одном месте, они заржавеют даже без воды. Это и есть фреттинг.

Если увидели такие пятна на посадочных местах — значит, подшипник болтался. При установке нового проверяйте зазоры и натяг, используйте рекомендуемые методы монтажа.

3. Ложная брунеллизация (полировка)

Как выглядит: Дорожка качения становится неестественно блестящей и зеркально-гладкой, как отполированная. При этом шарики или ролики также могут быть сильно отполированы.

Простая аналогия: Похоже на то, как если бы вы постоянно шлифовали одну и ту же полосу на металле очень мелкой наждачкой.

Этот признак говорит о недостаточной нагрузке или избытке смазки. Подшипник “проскальзывает”, а не катится. Если увидели такую полировку — проверяйте, правильно ли подобрали подшипник по нагрузке, и возможно, стоит сменить тип или количество смазки.

4. Перекос (несоосность)

Как выглядит: Износ на дорожке качения неравномерный. С одной стороны беговой дорожки он сильнее, чем с другой, образуя скошенный след. Часто это видно по асимметричному расположению дорожки выкрашивания.

Простая аналогия: Если криво надеть колесо на велосипед, резина будет стираться только с одного края. Здесь происходит то же самое.

Если увидели такой асимметричный износ — в первую очередь проверяйте соосность валов и параллельность посадочных поверхностей. Установка нового подшипника без выравнивания приведёт к повторению проблемы.

5. Усталостное выкрашивание (естественный износ)

Как выглядит: На поверхности дорожки качения появляются мелкие, а затем и крупные выщерблины, ямки. Металл буквально выкрошивается. Это повреждение обычно начинается под поверхностью и со временем выходит наружу.

Простая аналогия: Как многократное сгибание скрепки: сначала ничего не видно, но в один момент она ломается. Металл устаёт от постоянных нагрузок.

Это и есть тот самый естественный износ. Если выкрашивание равномерное и нет других признаков (перекоса, пробоя), значит, подшипник честно отработал свой срок. Его просто нужно заменить.

Итоги: короткий алгоритм действий

Давайте соберём всё в простую памятку. Достаньте подшипник, осмотрите дорожки качения и посадочные места.

• Кратеры/точки в ряд? → Это токовый пробой. Проверяйте заземление и устраняйте блуждающие токи.
• Ржавые пятна на посадочных местах? → Это фреттинг-коррозия. Проверяйте натяг и плотность посадки при монтаже.
• Зеркальный блеск на дорожке? → Это ложная брунеллизация. Проверяйте нагрузку и корректируйте количество/тип смазки.
• Износ с одного края? → Это перекос. Обязательно проверьте и отрегулируйте соосность валов.
• Равномерные выщерблины и ямки? → Это естественный износ. Подшипник выработал ресурс, его можно смело менять на аналогичный.
